上海索企电缆 ——YVFB 柔性扁平电缆商品详情


一、公司实力

上海索企电线电缆有限公司是专注特种扁平电缆研发与生产的高新技术企业，拥有 20 余年行业经验。公司依托专业研发团队与全流程智能制造体系，自主开发 YVFB 等系列柔性扁平电缆，产品通过 CE、RoHS 等国际认证，广泛应用于自动化生产线、物流传输、起重机械等领域。从导体绞合到护套成型，执行 ISO 9001 质量管理标准，确保每一米电缆均具备稳定的电气性能与机械强度，累计服务超 3000 家工业客户，成为柔性扁平电缆领域的可靠供应商。

二、YVFB 柔性扁平电缆核心信息

（一）产品定义

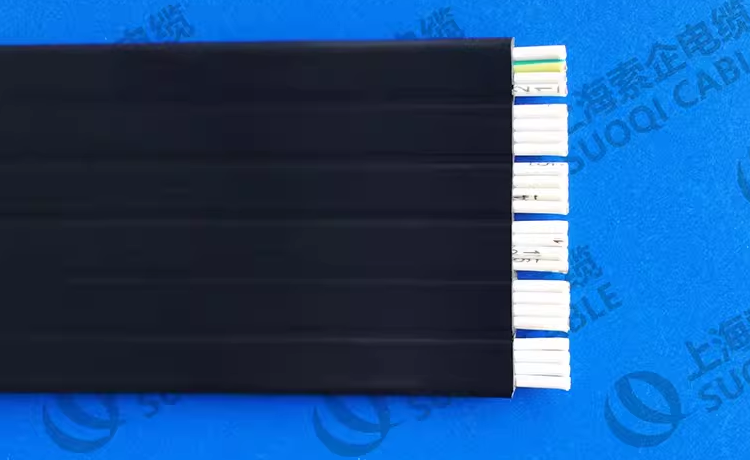

YVFB全称：铜芯聚氯乙烯绝缘丁腈护套柔性扁平电缆，是专为高频移动、弯曲场景设计的工业控制电缆，具有扁平结构节省空间、高柔韧性抗疲劳、耐油耐磨等特性，可替代传统圆形电缆用于设备紧凑布局的动力与信号传输。

（二）应用场景

行业	典型设备	功能需求
自动化生产线	移栽机、堆垛机、AGV 小车	跟随设备往复移动，传输控制信号
物流仓储	输送带、升降平台、穿梭车	适应多角度弯曲，抗拖拽磨损
起重机械	行车、龙门吊、电动葫芦	垂直悬挂移动，承受拉伸与扭转力
木工机械	推台锯、封边机、雕刻机	耐木屑粉尘、油污腐蚀，低噪音运行
包装机械	灌装机、封口机、贴标机	高频启停弯曲，抗机械振动

（三）核心特性

1. 结构与空间优势

扁平设计：宽度 / 厚度比例优化（通常为 2:1～3:1），比同芯数圆形电缆节省40% 安装空间，适配狭窄线槽或拖链。
低粘性表面：护套采用哑光工艺处理，安装时不粘连，布线效率提升25%。

2. 高柔性与耐疲劳性

弯曲性能：最小弯曲半径仅为8× 电缆外径，可承受**≥100 万次弯曲循环**（测试条件：频率 20 次 / 分钟，弯曲角度 180°）。
抗扭转设计：导体采用对绞 + 分层成缆工艺，线芯间摩擦力小，适应设备 360° 旋转工况。

3. 环境适应能力

耐温范围：-20℃～+80℃（可选 - 40℃～+105℃耐高温型）。
耐油耐磨：丁腈护套（NBR）抗矿物油腐蚀（浸泡 72h 重量变化≤2%），耐磨指数≤100mg（DIN 53516）。
阻燃特性：符合 IEC 60332-1 标准，遇明火不蔓延，适用于人员密集的工业场景。

4. 电气稳定性

导体材质：多股无氧铜丝（纯度≥99.99%），绞合节距精密控制，直流电阻低于国标 5%，降低发热损耗。
绝缘性能：聚氯乙烯（PVC）绝缘层厚度均匀，绝缘电阻≥1000MΩ・km，耐击穿电压 3000V/5min 无异常。

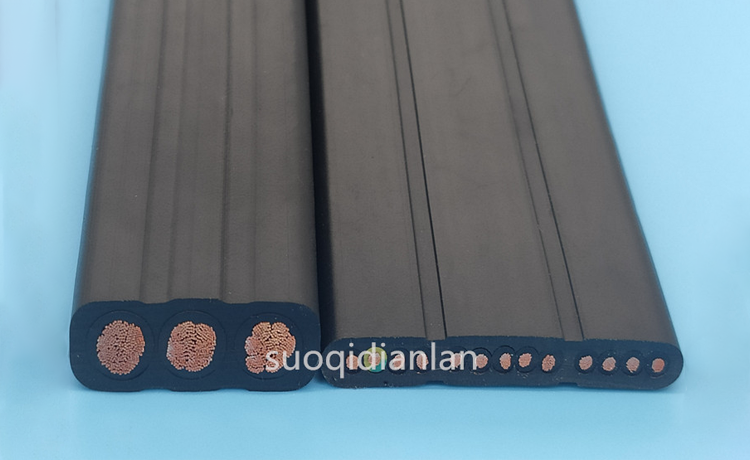

（四）线缆结构解析


结构层	材料 / 工艺	技术参数
导体	多股绞合无氧铜（Class 6 软导体）	单丝直径≤0.14mm，绞合密度≥98%
绝缘	聚氯乙烯（PVC）	邵氏硬度 75A，击穿强度≥20kV/mm
成缆	扁平型对称排列，棉线填充	截面平整度误差≤±0.1mm
护套	丁腈橡胶（NBR）	拉伸强度≥10MPa，断裂伸长率≥300%
颜色标识	芯线颜色区分（黑 / 白 / 红 / 蓝等）	支持数字编码或色标定制

（五）常规型号与参数

型号	芯数 × 截面积	额定电压	参考外径（mm）	重量（kg/km）	最小弯曲半径（mm）
YVFB-2×1.0	2×1.0mm²	300/500V	6.0×2.8	45	48
YVFB-3×1.5	3×1.5mm²	450/750V	8.5×3.2	78	68
YVFB-4×2.5	4×2.5mm²	450/750V	10.0×4.0	120	80
YVFB-6×4	6×4mm²	0.6/1kV	15.0×5.5	210	120

注：支持定制芯数（2～60 芯）、截面积（0.5～35mm²）及特殊功能（如屏蔽、铠装）。

三、产品优势

（一）源头工厂，成本可控

价格优势：同比市场同类产品低10%-15%，量大可享阶梯折扣。
快速交付：常规型号库存充足，下单后48 小时内发货，定制产品最快 7 个工作日交付。

（二）定制化解决方案

功能扩展：
▶ 屏蔽型（YVFB-P）：铝箔 + 铜编织双层屏蔽，抗干扰能力提升至 95dB。
▶ 耐低温型（YVFB-D）：-40℃柔性不变形，适用于冷库、北方户外设备。
▶ 高柔性型（YVFB-G）：弯曲半径低至 6× 外径，适配高速精密机械。
标识定制：护套可印客户 LOGO、连续米标或警示标语（如 “高压危险”）。

（三）品质管控体系

三重检测流程：

原材料检验：铜丝导电率测试（≥58MS/m）、护套老化前后性能对比（70℃×168h）。
过程检测：在线监测绝缘厚度、导体直流电阻、成缆平整度。
成品测试：

弯曲疲劳测试（模拟 10 年使用周期）
耐油测试（浸入机油中 7 天无膨胀）
低温卷绕试验（-30℃绕棒无开裂）

四、安装与维护建议

（一）安装注意事项

布线方式：

固定安装：可直接敷设于线槽或电缆沟，预留 5% 长度余量防止热胀冷缩。
移动安装：推荐搭配拖链使用，电缆在拖链内预留 10% 活动长度，避免过紧拉伸。

弯曲半径：严格遵循最小弯曲半径要求，禁止强行弯折或锐角扭曲。
固定间距：悬挂安装时，每隔 500mm 设置一个固定点，减少下垂应力。

（二）维护保养

定期检查：每月查看电缆表面是否有磨损、裂纹，拖链内电缆是否卡顿。
清洁处理：用干布擦拭护套表面油污、粉尘，避免化学溶剂直接接触。
状态记录：建立电缆使用档案，记录安装日期、运行时长、检测结果，便于预判更换周期。
