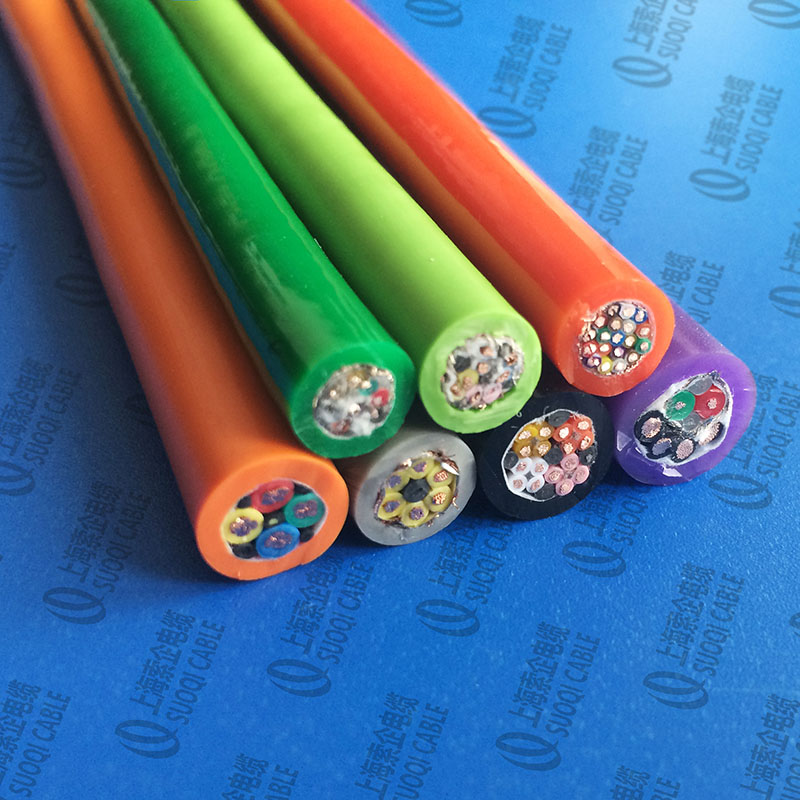

高柔性拖链电缆-弹性体护套耐弯曲电缆

产品结构

●产品型号： DRAG300

●产品规格： （2-38）芯,（0.14-1.5）mm2；（2-25）芯，（2.0-16）mm2

●导体 ： 高抗弯强度的精细裸铜多股绞合（符合IEC60228 cl.6 VDE0295 cl.6标准）

●绝缘 ： 高机械性能PVC混合物（符合VDE0207标准）

●线芯绞合方式：线芯数量＜12芯，芯线以短节距分层绞合在一起

线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构,芯线中间加加强芯

●线芯识别 ： 截面积＜0.5mm2 芯线以颜色区分（红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙）等

截面积≥0.5mm2，一根黄绿线芯，其余都为黑色带白色数字

●屏蔽 ： 高抗弯强度的镀锡编织屏蔽，线覆盖率为85%

●外护套 ： 低粘性PVC基混合物，适用于拖链（符合VDE0282标准）

●护套颜色 ： 黑色（与RAL9005相似)（其它颜色根据客户要求）

灰色（与RAL7001相似)

橙色（与RAL2003相似)

技术特性

●额定电压： ＜0.5mm2 300/300V； ≥0.5mm2 300/500V

●测试电压： ＜0.5mm2 1500V/5min；≥0.5mm22000V/5min

●使用温度范围： -30℃至+90℃

（移动安装） 当行程＜10米时，弯曲半径为：6.8×D

当行程≥10米时，弯曲半径为：7.5×D

●使用温度范围： -40℃至+90℃

（固定敷设） 弯曲半径为：5×D

●最大速度： 10米/秒；5米/秒 （架空/滑行）

●最大速度： 80米/秒

●短路时可达最高温度：+250℃

●弯曲寿命： 40次/分钟，＞400万次

●阻燃特性： 符合IEC332-1 标准

●材料性能：防浅水、耐油、抗辐射、耐寒、耐磨、能承受较重的机械外力

●比中度拖链电缆更快加速度与更强的耐曲挠性

应用场合

●用于高负载

●特别适应于水平架空和行程小于100米的长行程需要屏蔽的场合

●适用于物流设备系统、五金冲压、机械（人）手、建筑机械、码头、消防车、汽车制造、木材石材加工设备、机床加工等
