上海索企油改电挖机卷筒电缆技术解析：材料与结构创新

在工程机械电动化转型背景下，上海索企针对油改电挖机的特殊工况需求，研发出专业级卷筒电缆产品，通过材料科学与结构设计的系统创新，解决了高频卷绕、耐油耐磨及宽温适应等技术难题。以下从技术维度展开具体说明：

核心材料体系创新

导体材料与工艺

• 导体结构：采用多股精绞无氧铜丝（符合 VDE 0295/CLASS 5 标准），单丝直径 0.19mm，经退火处理提升柔韧性，降低弯曲应力导致的断裂风险。

• 导电性能：纯度≥99.99%，导电率达 IACS 100%，确保低电阻损耗与稳定输电。

绝缘层技术

• 材料配方：改性 TPE 弹性体添加纳米级耐油助剂，通过 GB/T 2951.5 耐油测试最高等级，耐液压油、润滑油长期侵蚀。

• 温度适应：-40℃至 + 105℃宽温范围保持弹性，满足严寒（如 - 40℃矿山）与高温（如 + 90℃冶金场景）环境。

护套层设计

• 三层结构：

• 内层：丁腈橡胶缓冲层，吸收卷绕机械应力；

• 中层：镀锌钢丝编织增强层，抗拉强度达 5000N（常规产品约 3000N）；

• 外层：进口聚氨酯（PUR），耐磨系数较传统 PVC 提升 5 倍（磨耗测试 100 万次厚度损失≤0.1mm）。

• 耐候特性：添加抗 UV 与防老化助剂，适应露天作业的紫外线照射与温差变化。



结构设计优化

防扭绞合技术

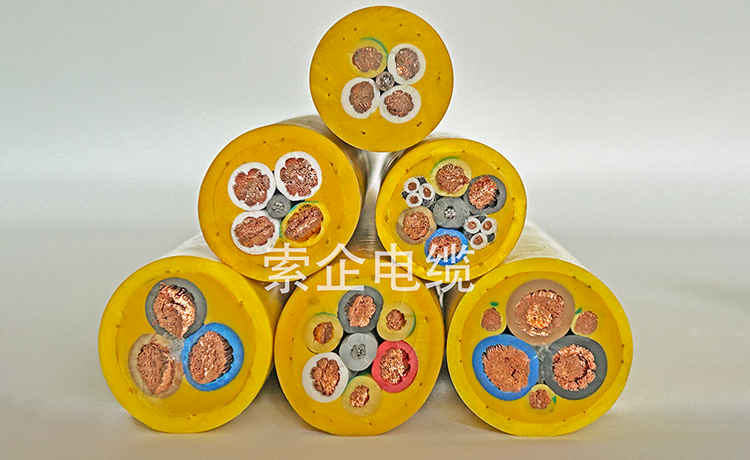

• 专利结构：采用 “3+3+1” 非对称绞合（3 动力芯 + 3 控制芯 + 1 抗拉芯），通过计算绞合节距与张力分布，消除卷绕时的内部扭矩，避免传统电缆的扭结问题。

• 弯曲性能：最小弯曲半径为 15 倍电缆外径（移动安装），经测试可承受 800 万次以上弯曲（16mm² 规格）而不断芯。

抗拉增强设计

• 抗拉芯构造：高端型号内置芳纶纤维增强层，与钢丝铠装形成复合抗拉体系，整体抗拉强度达 8000N，适用于 30 吨以上大型挖机的重载拖拽。

电气性能保障

• 绝缘电阻：≥20MΩ/km（20℃），额定电压 300/500V，测试电压 2500V，满足电动挖机的动力与控制信号传输需求。

• 阻燃特性：通过 GB18380.12 阻燃测试，避免油污环境下的安全隐患。

产品规格与适配场景

标准产品矩阵

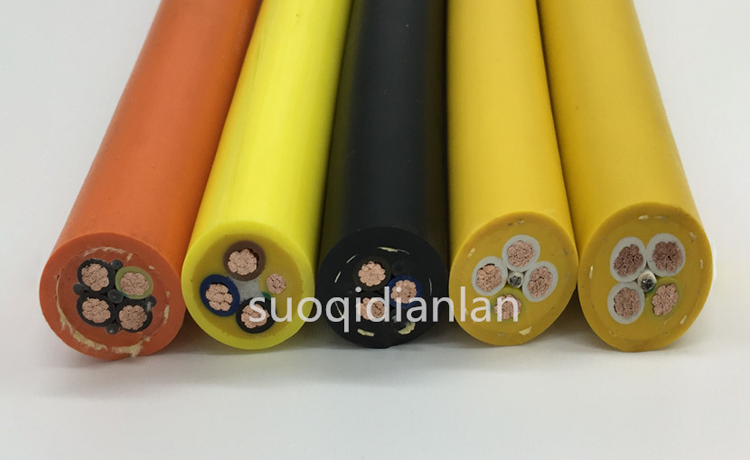

• SE-RVVY 系列：PVC 护套 + 单钢丝铠装，适用于 10-20 吨级挖机（市政、农业工况），截面规格 2.5-35mm²。

• SE-PUR 系列：聚氨酯护套 + 双层钢丝铠装，适配 30 吨以上矿用挖机，抗拉强度≥8000N，可定制耐低温（-40℃）或耐高温（+105℃）型号。

特殊环境解决方案

• 防水型：增加铅合金隔离层，满足 IP68 防水等级（适用于海底隧道等潮湿环境）。

• 防爆型：通过 Ex d IIC T6 认证，可用于易燃易爆的油田、化工场景。

技术参数对比

行业技术价值

1. 电动化适配：解决传统电缆在油改电挖机中因频繁卷绕导致的断裂、扭结问题，为工程机械电动化提供关键连接部件。

2. 材料国产化：突破进口聚氨酯护套材料依赖，自研改性 TPE 与 PUR 配方，成本较进口产品降低 30%-40%。

3. 标准推动：参与制定《工程机械用卷筒电缆技术规范》，推动行业从 “通用电缆替代” 向 “专业产品适配” 升级。

上海索企该系列产品通过材料 - 结构 - 工艺的系统创新，实现了从 “满足基本功能” 到 “适应复杂工况” 的技术跨越，为油改电挖机的可靠性运行提供了标准化解决方案。
