盾构机电缆是地下工程建设的核心部件，承担着为盾构机提供电力传输、控制信号和数据通信的关键任务。其性能直接影响施工安全、效率及设备寿命。以下从技术特性、分类体系、核心材料、应用场景及行业趋势等方面展开全面解析：

一、技术定义与核心功能

盾构机电缆是专为隧道掘进设备设计的特种电缆，需在高机械应力、复杂地质环境、高频移动等极端条件下稳定运行。其核心功能包括：

1. 电力传输：为盾构机主驱动电机、液压系统等大功率设备提供稳定电力，电压等级覆盖 0.6/1kV 至 12/20kV；

2. 信号控制：传输 PLC 指令、传感器数据等精密信号，确保设备协同作业；

3. 环境耐受：抵御岩石摩擦、地下水侵蚀、油污污染等多重挑战。

二、分类体系与典型结构

（一）按应用场景分类

1. 动力电缆

• 用于主驱动系统供电，导体截面积通常≥35mm²，采用多股超细精绞无氧铜丝（符合 VDE0295 Class6 标准），如上海索企 3×120mm² 电缆可适配 630kW 以上设备。

• 典型型号：UGEFP（高压橡套软电缆），适用于露天矿及地下掘进。

2. 控制电缆

• 传输控制信号，采用屏蔽结构（如镀锡铜丝编织），确保抗干扰能力，截面积多为 1.5-6mm²。

• 特殊设计：分层屏蔽（动力线芯铜带纵包 + 信号线芯编织屏蔽），间距≥5mm 以降低串扰。

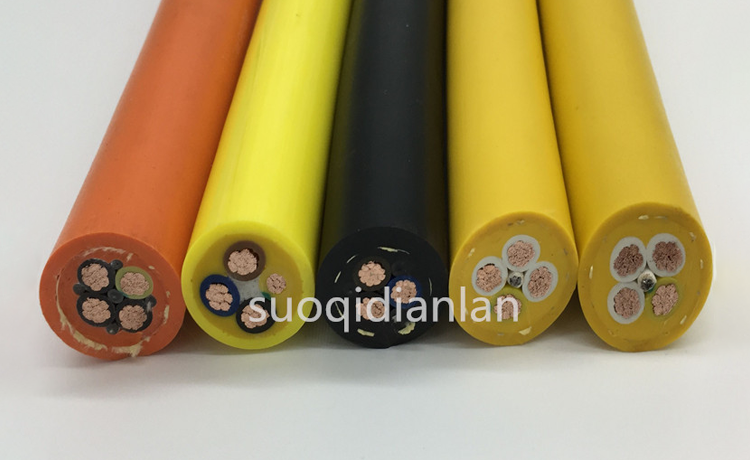

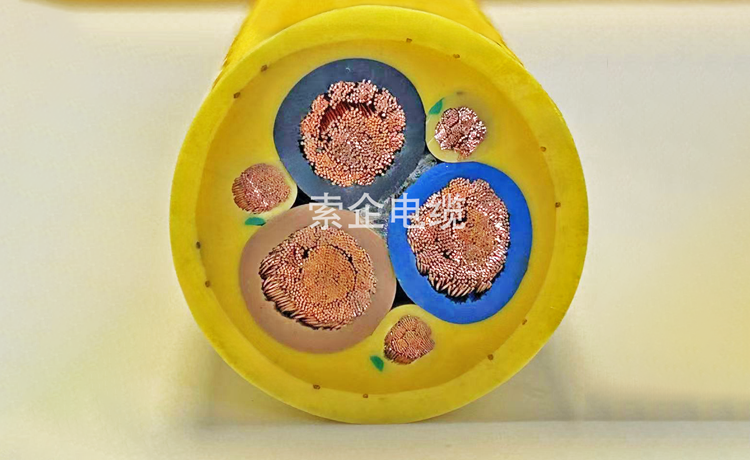

3. 卷盘电缆

• 需耐受 ±360° 反复扭转（测试寿命≥10 万次），最小弯曲半径≤6 倍外径，搭配芳纶编织抗拉层，可承受 5kN 动态拉力。

• 案例：上海索企聚氨酯卷盘电缆在富水地层使用寿命从 3 个月延长至 18 个月。

（二）按护套材料分类

1. 聚氨酯（PUR）护套

• 耐磨性能：ASTM D4060 测试体积磨损量 0.02cm³，是传统橡胶的 1/4；

• 耐候范围：-40℃至 80℃保持柔性，高温老化 1000 小时性能衰减≤10%；

• 环保特性：，不含邻苯二甲酸盐。

2. 氯丁橡胶护套

• 耐水性优异，成本低于聚氨酯，适用于软土盾构工程。

3. 聚烯烃护套

• 耐受 pH 值 3-11 的酸碱环境，常用于腐蚀性地层。

•

三、核心技术突破

（一）材料创新

1. 高强度导体：采用镀锡铜丝分层紧压工艺，导体柔韧性提升 30%，如远东电缆实现弯折超 1000 万次不断芯。

2. 复合屏蔽结构：双层绝缘 + 铝塑复合带屏蔽，防水等级达 IP68，适用于高湿度隧道。

3. 防潮设计：瑞安达专利采用吸水层 + 活性炭填充，解决电缆裁切后受潮问题。

（二）结构优化

1. 动态力学设计：螺旋卷绕结构分散牵引力，弯曲半径≤8 倍外径，疲劳寿命比常规结构提升 3 倍。

2. 铠装防护：加强型铠装层防止岩石摩擦损伤，如 UGEFP 电缆外层 3mm 防护层可抵御碎石冲击。

（三）测试标准

• 机械性能：动态拉力测试（1000 次循环无断裂）、扭转测试（±360°）；

• 环境适应性：盐雾试验（1000 小时无腐蚀）、酸碱浸泡（pH3-11）；

• 电气性能：短路耐受温度 250℃（5 秒），绝缘电阻≥50MΩ。

四、选型与维护要点

（一）选型关键维度

1. 电气参数匹配

• 电压等级：根据电机功率选择，如 450kW 设备适配 3×70mm² 电缆；

• 载流量：需预留 30% 余量，避免过载。

2. 环境适配性

• 岩石地层：优先聚氨酯护套（耐磨系数 0.8mm³/N・m）；

• 富水地层：双层绝缘 + IP68 防水结构。

3. 全生命周期成本

• 高性能电缆单价高 20%-30%，但寿命延长至 2-3 倍，综合成本降低 20%-25%。
