电缆选择拖拽类型的关键是什么

发布日期：2025-08-13 10:20:36

选择拖拽类型电缆（适用于拖链、移动设备、往复运动场景的电缆）时，需重点考虑其在动态拖拽环境下的可靠性、耐用性和性能稳定性，关键因素可归纳为以下几个核心方面：

一、拖拽环境的核心参数：明确使用场景边界

拖拽电缆的性能需与具体使用场景匹配，首先需明确以下参数：

1. 拖拽距离与速度

• 短距离高频次拖拽（如机器人手臂） vs 长距离低频次拖拽（如起重机），对电缆的抗疲劳强度要求不同。

• 高速拖拽（如自动化生产线传送带）会加剧电缆与拖链 / 轨道的摩擦和离心力，需更高耐磨性和结构稳定性。

2. 弯曲半径与弯曲次数

• 最小弯曲半径（通常为电缆直径的 5-10 倍）是关键，若实际弯曲小于此值，会导致线芯断裂、屏蔽层损坏。

• 高频次弯曲（如每日上万次）需选择耐弯曲材料（如高柔性聚氨酯护套、多股细铜丝导体）。

3. 环境条件

• 温度范围：高低温（如 - 40℃至 80℃）会影响护套和绝缘材料的柔韧性（低温易脆化，高温易软化）。

• 介质接触：是否接触油污、化学品、水（需对应耐油、耐化学、防水护套）。

• 外部磨损：是否与金属拖链、地面直接摩擦（需高耐磨护套，如 TPU 材质）。

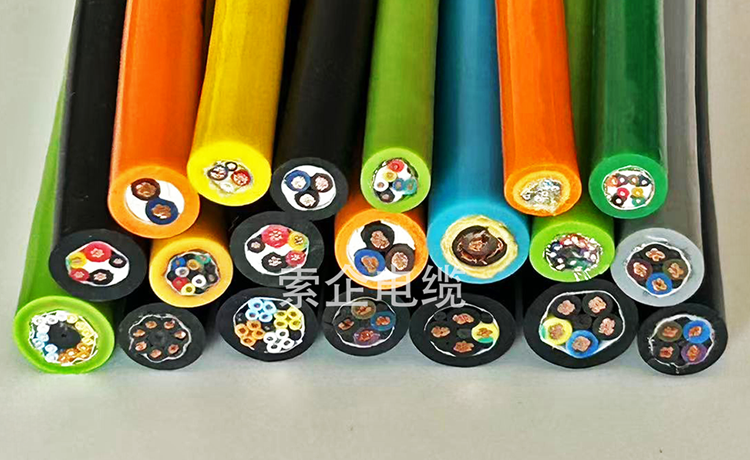

二、电缆结构设计：应对动态应力的核心

拖拽电缆的结构需专门优化以抵抗拖拽时的拉伸、扭曲、摩擦等应力，重点关注：

1. 导体设计

• 采用多股细铜丝绞合（如 Class 5 或 Class 6 软导体），而非单股硬导体。细铜丝柔韧性更好，能分散弯曲时的应力，减少断裂风险。

• 导体绞合方式：束绞 + 复绞（多层绞合）可进一步提升抗弯曲性能。

2. 绝缘与屏蔽层

• 绝缘材料：需耐弯曲、耐老化，常用 PE（聚乙烯）或 PP（聚丙烯），避免使用硬 PVC（易开裂）。

• 屏蔽层：若传输信号（如传感器、通讯线），需采用柔性屏蔽结构（如镀锡铜丝编织 + 铝箔复合），并确保屏蔽层在弯曲时不断裂、不脱落，防止信号干扰。

3. 内护套与填充

• 内护套（成缆后包裹线芯的层）需柔软且有弹性，避免线芯在拖拽时相互摩擦、挤压。

• 填充材料（如聚丙烯绳）需填充线芯间隙，固定线芯位置，防止拖拽时线芯移位导致结构变形。

4. 外护套材料

• 聚氨酯（TPU）：耐磨、耐油、耐低温，适合大部分工业拖拽场景。

• 丁腈橡胶（NBR）：耐油、弹性好，但耐候性稍差。

• 聚氯乙烯（PVC）：成本低，但低温下易变硬，适合温和环境。

• 核心要求：高柔性、高耐磨、耐候性。

• 常见材料：

三、电气性能：确保动态传输稳定

拖拽过程中，电缆的电气性能可能因结构变形受影响，需关注：

1. 电压与电流承载

• 根据设备功率选择导体截面积，确保在拖拽时（可能因发热导致电阻变化）仍能稳定供电，避免过载。

2. 信号传输稳定性

• 对于控制电缆、通讯电缆（如 PROFINET、EtherCAT），需保证阻抗稳定（弯曲时线芯间距变化可能影响阻抗），并通过屏蔽设计减少电磁干扰（EMI）。

3. 耐电压与绝缘电阻

• 绝缘层需在反复弯曲后仍保持良好绝缘性能，避免短路或漏电（尤其在潮湿、多尘环境中）。

四、机械强度：抵抗拖拽中的物理损伤

1. 抗拉伸性能

• 拖拽时可能承受一定拉力（如电缆自重下垂、设备牵引），需在结构中加入抗拉元件（如凯夫拉纤维、镀锌钢丝），避免导体被拉断。

2. 抗扭曲性能

• 若拖拽伴随旋转（如机器人关节），电缆需能承受一定角度的扭曲（通常 ±180°/m），结构设计需避免线芯因扭曲过度而断裂。

3. 耐磨性与抗撕裂性

• 外护套需能抵抗与拖链、金属部件的摩擦，以及偶然的机械碰撞，避免护套破损导致内部线芯暴露。

五、合规性与使用寿命

• 行业标准：需符合应用场景的标准（如工业机械 EN 50363、拖链电缆 ISO 18797），确保安全性和兼容性。

• 使用寿命：根据弯曲次数、环境条件选择对应寿命的电缆（如宣称 “1000 万次弯曲” 的电缆），避免因频繁更换增加成本。

总结

选择拖拽类型电缆的核心逻辑是：以使用场景的动态需求为导向，匹配电缆的结构强度、材料性能和电气稳定性。忽略任何一点（如用普通电缆替代拖链电缆），都可能导致电缆提前损坏、设备故障甚至安全隐患。
