行车柔性电缆的设计

发布日期：2025-08-14 09:48:40

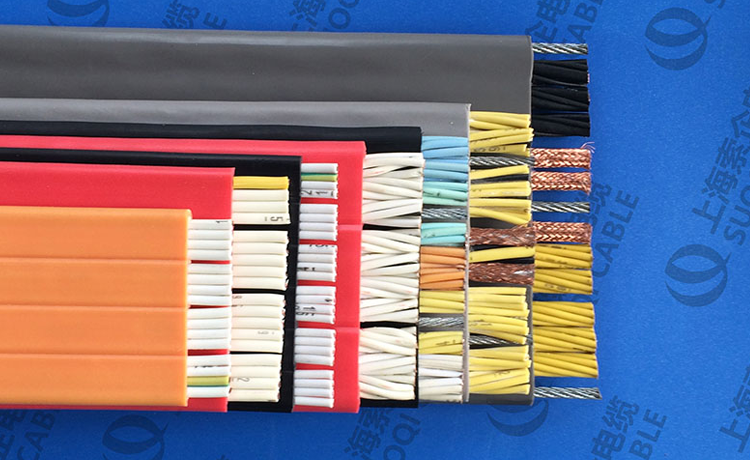

行车柔性电缆的设计需围绕行车（如桥式起重机、门式起重机等）的高频移动、反复弯曲、复杂工况等核心需求，兼顾电气性能、机械耐久性和环境适应性。其设计涵盖结构分层、材料选型、性能优化等多个维度，具体如下：

一、核心设计目标

行车柔性电缆需满足三大核心要求：

1. 动态弯曲耐久性：承受频繁收放、拖拽时的反复弯曲（弯曲半径通常为电缆外径的 6-10 倍），确保 10 万次以上弯曲循环后不出现导体断裂、绝缘开裂。

2. 抗机械应力能力：抵御拉伸、挤压、磨损等外力，适应行车启动 / 制动时的张力波动和与轨道、卷筒的摩擦。

3. 稳定电气性能：在动态工况下保持绝缘电阻、耐电压、屏蔽效能等参数稳定，避免短路或信号干扰。

二、分层结构设计（从内到外）

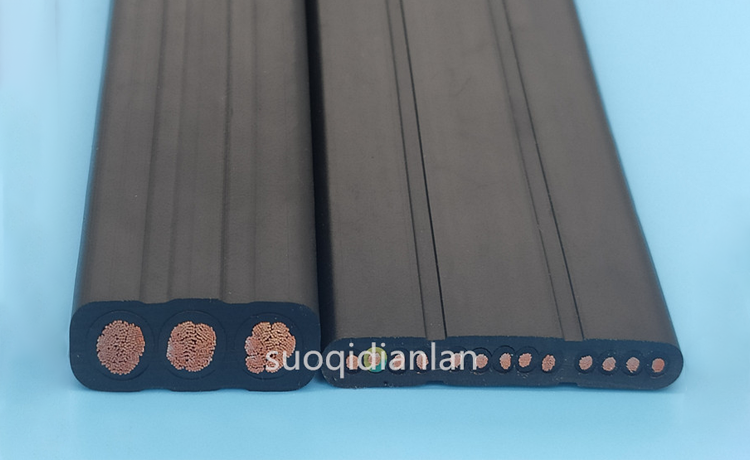

1. 导体：柔性与导电的核心

• 材料：采用多股精细无氧铜丝（单丝直径 0.1-0.3mm），纯度≥99.95%，确保高导电率（≥58MS/m）和柔韧性。

• 绞合方式：采用束绞 + 复绞工艺（如 “正规绞合” 或 “同心绞合”），外层铜丝螺旋角更大（通常 30°-45°），减少弯曲时的应力集中。对比单股硬铜，多股绞合可提升弯曲寿命 10 倍以上。

• 特殊设计：大截面导体（如≥10mm²）中间可添加芳纶纤维加强芯，增强抗拉性（断裂强度≥1500N），避免拉伸导致导体变形。

2. 绝缘层：电气安全的屏障

• 材料选择：

• 主流采用耐油耐候性 PVC（适用于一般工况）、TPE（热塑性弹性体）（低温柔性更佳，-40℃仍可弯曲）或XLPE（交联聚乙烯）（耐温性好，长期耐 105℃）。

• 要求绝缘材料具备高抗张强度（≥12MPa）和断裂伸长率（≥200%），避免弯曲时开裂。

• 结构设计：绝缘层需均匀挤出（厚度偏差≤10%），与导体紧密贴合，防止卷绕时因间隙产生摩擦磨损。多芯电缆的绝缘芯线需采用彩色区分（符合 IEC 标准色码），便于识别和安装。

3. 成缆：芯线排列与稳定性

• 绞合方式：多芯电缆采用退扭成缆工艺，芯线以S/Z 交替绞合（或同心层绞），减少整体弯曲时的扭矩应力。绞合节距通常为电缆外径的 10-16 倍，确保结构稳定。

• 填充与绑扎：芯线间隙填充柔性 PP 绳或无纺布，保证电缆圆整度（椭圆度≤5%），避免卷绕时层间挤压变形；外层用聚酯带重叠绕包（重叠率≥25%），固定芯线位置，防止松散。

4. 屏蔽层（按需设计）

• 作用：减少外界电磁干扰（如行车电机的高频噪声）或电缆自身信号对外辐射，适用于含控制信号芯线的电缆。

• 结构：

• 铜丝编织屏蔽：采用 0.1-0.2mm 镀锡铜丝，编织密度≥80%，兼具屏蔽效能（≥80dB）和柔韧性，编织角 30°-45°，避免弯曲时编织层断裂。

• 铝塑复合带绕包：低成本方案，适用于对屏蔽要求较低的场景，需搭配引流线确保屏蔽连续性。

5. 护套：外层防护的第一道防线

• 材料：

• 基础款：耐油 PVC（耐机油、液压油，适用于车间环境）。

• 增强款：PUR（聚氨酯）（耐磨性是 PVC 的 3-5 倍，耐水解、耐低温，适用于户外、潮湿或多油场景）。

• 结构：护套厚度通常为 1.5-3mm（根据电缆外径），表面可设计波纹或条纹，减少卷绕时的层间摩擦，提升散热性。

三、特殊性能优化设计

1. 抗拉伸强化

• 对于长距离行车（如跨度≥50 米），在电缆中心添加镀锌钢丝或芳纶编织加强层，设计额定抗拉强度（如 500N、1000N），避免因自重或拖拽导致过度拉伸（拉伸率需控制在≤1%）。

2. 耐弯曲疲劳优化

• 通过有限元仿真优化导体绞合角度、绝缘 / 护套材料的硬度（ Shore A 80-90 为宜），平衡柔韧性与抗变形能力。例如，TPE 材料比 PVC 在低温下弯曲疲劳寿命提升 50% 以上。

总结

行车柔性电缆的设计是材料科学、结构力学与电气性能的综合优化，核心在于通过多股绞合导体、高弹性绝缘 / 护套材料、稳定成缆结构，实现 “动态弯曲不疲劳、机械应力能承受、恶劣环境可适应” 的目标。不同工况（如车间、港口、冶金）需针对性调整材料和结构，例如港口用电缆需强化耐盐雾和抗拉性，而车间行车则可侧重耐油性和成本平衡。
