抗拉卷筒电缆（带钢丝）：结构、性能、应用与选型要点


抗拉卷筒电缆（带钢丝）是专为卷筒式移动设备设计的特种电缆，核心特征是内置高强度钢丝承力元件，能在 “卷筒收放” 的动态拉扯、长期张力及反复弯曲场景下稳定工作，广泛适配起重机、塔吊、港口机械、矿山设备等需通过卷筒实现电缆收放的重型装备。以下从核心维度展开详细解析：

一、核心结构：“电缆功能层 + 钢丝承力层” 协同设计

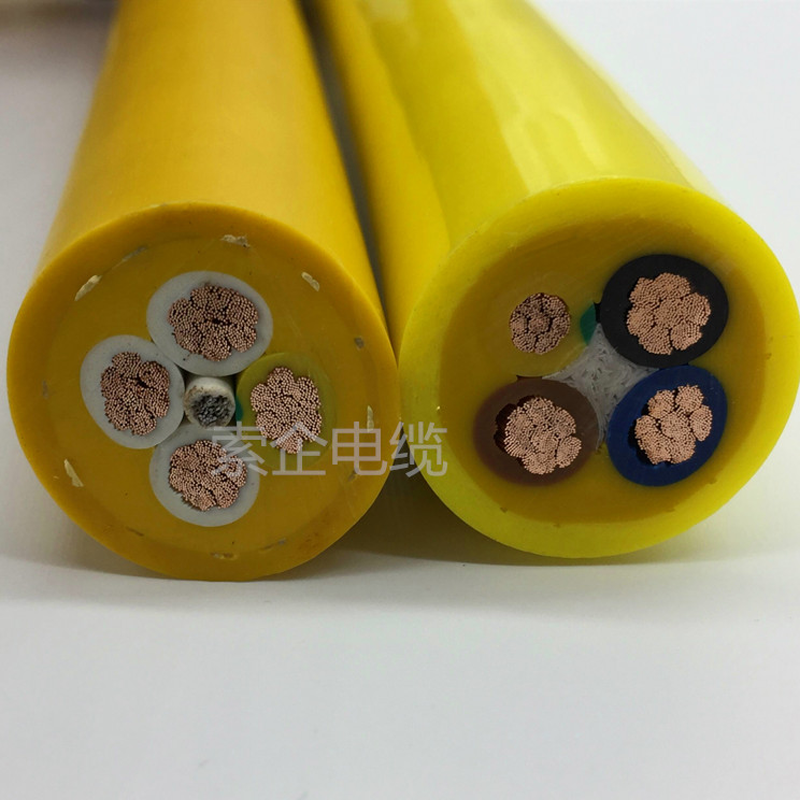

抗拉卷筒电缆（带钢丝）的结构需同时满足 “电气传输” 和 “抗拉承重” 双重需求，典型分层结构如下（从内到外 / 关键元件）：

结构层级	材质与规格	核心作用
导体	多股超细精绞无氧铜丝（符合 VDE 0295 Class 5/6）	确保优异导电性，同时提升柔韧性，适配卷筒反复弯曲（避免单股硬铜易断裂）。
绝缘层	耐油阻燃 PVC、丁腈橡胶（NBR）或 TPU（热塑性聚氨酯）	隔绝导体间漏电，同时耐高低温（-40℃~90℃）、耐油污，适应工业恶劣环境。
缆芯绞合	多芯按 “扁形 / 圆形” 排列（扁形更适配卷筒收放）	优化缆芯稳定性，避免收放时芯线错位；扁形结构可减少卷筒占用空间，降低摩擦。
钢丝承力层	镀锌抗拉软钢丝绳（多股绞合，直径 1.5~8mm）	核心抗拉元件，承担卷筒收放时的张力（含电缆自重、设备拉扯力），避免缆芯拉伸变形 / 断裂；通常对称置于缆芯两侧（扁形）或中心（圆形）。
内护套	低摩擦丁腈 - PVC 混合物	包裹缆芯与钢丝，减少钢丝与绝缘层的摩擦磨损，同时增强防水性。
外护套	耐磨阻燃 TPU 或氯丁橡胶	外层防护，抗机械冲击、抗紫外线（户外场景）、耐化学腐蚀（如矿山油污、港口盐雾），延长使用寿命。

相较于普通卷筒电缆或带钢丝扁电缆，抗拉卷筒电缆的性能设计更聚焦 “反复收放 + 长期张力” 场景，核心优势如下：

抗拉强度：内置钢丝的额定抗拉强度可达 500~3000N（根据钢丝直径 / 股数调整），能直接承担卷筒收放时的 “动态张力”（如塔吊起升时电缆随吊臂拉升的拉力）和 “静态张力”（电缆悬垂时的自重拉力），避免导体拉伸断裂、绝缘层开裂。
抗疲劳性：钢丝采用 “软态镀锌” 工艺，配合电缆整体的柔韧性设计，可承受100 万次以上的卷筒弯曲循环（弯曲半径通常为电缆外径的 8~12 倍），无钢丝疲劳断裂或缆芯结构松散问题（普通钢丝硬度过高易在反复弯曲中脆断）。

扁形结构的抗拉卷筒电缆（常见类型）在收放时能紧密贴合卷筒表面，不易发生 “堆叠错位”（即 “乱绳”），减少因缆芯挤压导致的结构损坏；圆形结构则需配合导向装置使用，确保收放整齐。

抗拉卷筒电缆（带钢丝）的核心适配场景，均需满足 “设备移动依赖卷筒收放电缆” 且 “电缆需承受张力”，具体包括：

应用领域	典型设备	核心需求匹配
建筑工程机械	塔式起重机（塔吊）、施工电梯	电缆随吊臂升降 / 回转，需承受自重 + 动态拉力，且需耐户外风雨、混凝土粉尘腐蚀。
港口 / 物流机械	龙门吊、岸桥起重机、堆垛机	长距离卷筒收放（如岸桥跨度超 30 米），需抗盐雾、抗拉伸，避免因跨度大导致下垂断裂。
矿山 / 冶金设备	矿用提升机、冶金起重机	耐高温（冶金车间）、耐油污 / 煤尘，且需承受重型设备的强振动与大张力。
重型工业机械	大型行车、转炉倾动设备	反复收放频率高（如行车往返作业），需抗疲劳、抗磨损，确保长期无故障运行。

抗拉强度匹配：根据设备最大张力需求选择钢丝规格（如塔吊起升高度 30 米，需计算电缆自重 + 动态拉力，选择抗拉强度≥1000N 的钢丝），避免 “小马拉大车” 导致钢丝断裂。
弯曲半径确认：需确保电缆弯曲半径≥设备卷筒的最小弯曲半径（通常电缆厂家会标注 “静态弯曲半径” 和 “动态弯曲半径”，卷筒场景需以 “动态弯曲半径” 为准），否则反复收放会导致绝缘层开裂。
环境参数适配：户外场景选 “抗 UV + 耐高低温” 外护套（如 TPU）；油污 / 腐蚀场景选 “耐油耐化学” 护套（如氯丁橡胶）；高温场景（＞90℃）需定制耐高温绝缘层（如硅橡胶）。

抗拉卷筒电缆（带钢丝）的核心价值是 “以钢丝承力层解决卷筒场景的张力与疲劳问题”，其设计围绕 “动态收放” 展开，区别于普通带钢丝电缆（静态受力为主）。选型时需精准匹配设备张力、弯曲半径与环境需求，才能确保电缆长期稳定运行，避免因选型不当导致的设备停机或安全事故。
