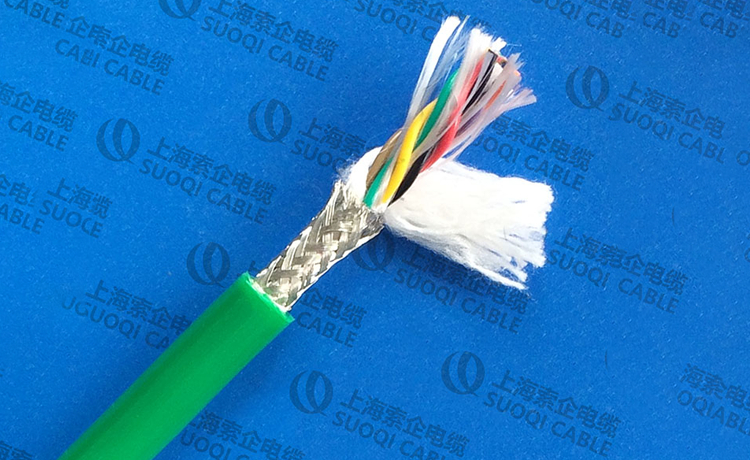

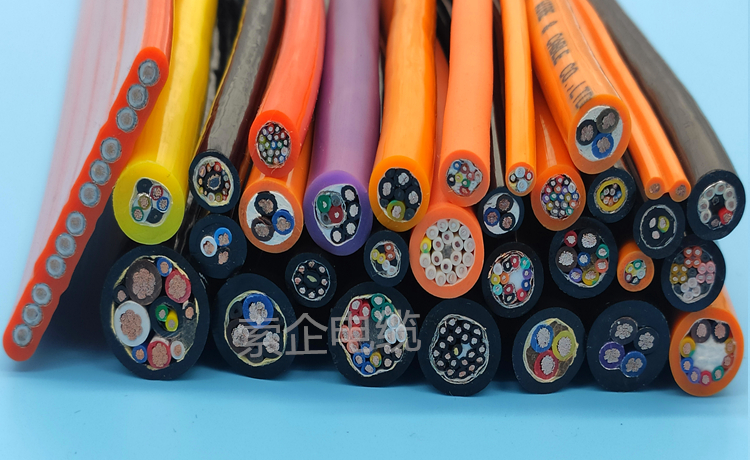

高柔性伺服拖链电缆

专为带拖链的移动式伺服电机系统设计，融合高柔性结构与复合功能设计，满足循环往复弯曲移动场景下的动力与控制信号稳定传输，适配多工况环境。

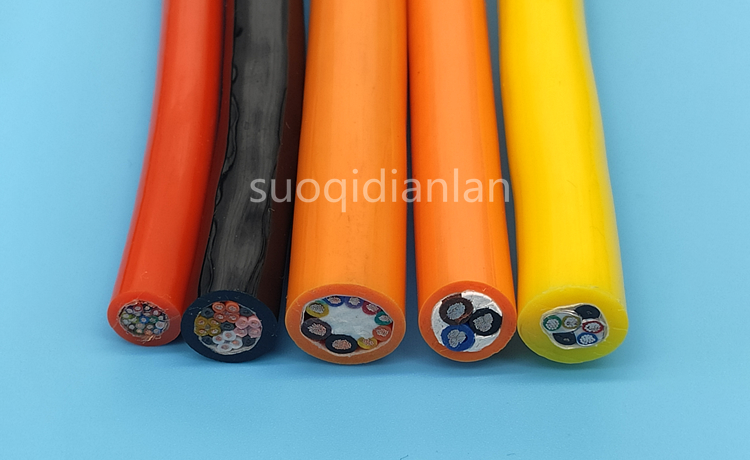

一、双结构设计，覆盖多元需求

▍动力型（四芯独立结构）

• 核心规格：4×0.5/0.75/1.0/1.5/2.5/4/6/10/16/25/35mm²（按需定制）

• 功能定位：单一传输伺服动力电源，适用于常规自动化设备动力连接。

▍动力 + 控制复合型（集成绞合结构）

• 创新组合：4 根动力芯线 + 1~2 组控制芯线（分绞成束）

• 典型规格：
  ▫ 4G1.5+2×0.5 | 4G2.5+2×0.75（动力 + 单组控制）
  ▫ 4G1.5+2×(2×0.5) | 4G2.5+2×(2×0.5)（动力 + 双组控制）

• 场景价值：同步完成动力供电与控制信号传输，减少布线复杂度，适用于高集成伺服系统。

二、五大核心技术突破

▍导体工艺：超细精绞，柔性升级

• 采用VDE 0295/CLASS 6 类超细无氧裸铜丝（直径≤0.1mm），多股精绞成束，导体柔韧性提升 40%，可定制镀锡铜导体增强抗氧化性。

▍绝缘方案：高强度弹性体，双重保障

• 特殊混合弹性体绝缘材料，介电强度≥20kV/mm，机械拉伸强度≥15MPa，兼顾电气绝缘稳定性与抗弯曲疲劳性能。

▍屏蔽系统：分层防护，抗扰无忧

• 动力型：单组镀锡铜丝编织屏蔽（密度≥85%），有效抑制电磁干扰；

• 复合型：控制芯线单独屏蔽 + 整体总屏蔽（分总屏蔽结构），抗串扰能力提升至 95%，保障精密控制信号传输。

▍护套体系：双材料选择，全环境适配

• 常规场景：特殊改性弹性体护套，耐磨系数≥120mg/1000 次，适用于室内干燥环境；

• 严苛场景：进口 PUR 聚氨酯护套，耐油（耐柴油浸泡 72h 无腐蚀）、防水（IP67）、抗 UV 老化，适应户外 / 油污 / 潮湿环境。

▍结构强化：双护层设计，高速兼容

• 内护套采用甲胄式挤压工艺，固定绞线结构防止松散；外护套高压成型，表面摩擦系数≤0.3，支持高速移动（加速度≥5m/s²），弯曲寿命最高可达 1000 万次。

三、关键性能参数速览

四、工况适配与选型建议

▍室内常规工况

• 优选配置：改性弹性体护套 + 单屏蔽动力型

• 适用场景：机床伺服轴、自动装配线，弯曲频率≤5 次 / 秒。

▍户外复杂工况

• 优选配置：PUR 聚氨酯护套 + 分总屏蔽复合型

• 适用场景：港口起重机伺服系统、化工搅拌设备，需耐油 / 水 / 腐蚀，弯曲寿命≥800 万次。

▍高速高频工况

• 优选配置：双护层结构 + 镀锡铜屏蔽复合型

• 适用场景：协作机器人关节、高速包装机，移动速度≥10m/s，加速度≥8m/s²。

五、安装与标识指南

▍芯线识别系统

• 供电芯线：黑色线身 + 白色数字编码（1-4），标配黄 / 绿双色接地芯线；

• 控制芯线：彩色对绞（如红 / 白、蓝 / 白），符合 DIN 47100 标准，支持色标定制。

▍安装操作要点

1. 禁止扭曲敷设，需从电缆盘中心匀速展开；

2. 拖链内电缆间距≥直径 15%，建议使用隔片分隔；

3. 高速场景需在拖链两端及中间点固定，固定间距≤500mm；

4. 避免与尖锐部件接触，弯曲路径需预留≥10% 冗余长度。

六、典型应用场景

• 工业机器人：六轴机器人拖链系统，支持 360° 旋转弯曲，传输动力与编码器信号；

• 智能物流设备：AGV 小车伺服电机连接，耐碾压、抗拖拽，适应 24 小时连续作业；

• 新能源设备：锂电生产线伺服辊压设备，耐电解液腐蚀，弯曲寿命≥1000 万次；

• 高端机床：五轴加工中心伺服轴拖链，分总屏蔽设计确保纳米级控制信号精度。

七、定制服务流程

1. 需求沟通：明确芯数、电压、环境要求（温度 / 腐蚀 / 移动频率）；

2. 方案设计：24 小时内提供结构图纸与性能参数表；

3. 样品测试：72 小时打样，支持弯曲寿命 / 耐油 / 阻燃等实测；
