拖链电缆是什么意思？

发布日期：2025-08-12 09:13:42

拖链电缆，顾名思义，是一种与拖链系统配套使用、专为应对高频次动态运动而设计的特种电缆。它并非简单的普通电缆升级版，而是从结构设计、材料选择到性能参数，都围绕 “适应反复弯曲、拖拽、扭转等机械应力” 这一核心需求进行定制化开发的电缆类型，旨在解决普通电缆在动态环境中易损坏、寿命短的问题。

一、拖链电缆的核心设计逻辑

拖链电缆的诞生，源于工业设备中 “电缆随机械部件同步运动” 的场景需求。例如，数控机床的主轴移动、机器人手臂的关节转动、自动化生产线的拖链往复滑动等，这些场景中电缆需要跟随设备做周期性的弯曲、拉伸甚至扭转运动，而普通电缆的刚性结构和常规材料无法承受这种长期动态应力 —— 轻则绝缘层开裂、导体断裂，重则导致设备断电、信号中断，甚至引发安全事故。

因此，拖链电缆的设计逻辑是：以 “动态可靠性” 为核心，在保证基本电气传输性能的基础上，通过结构强化和材料升级，让电缆能在百万次级的弯曲循环中保持稳定。

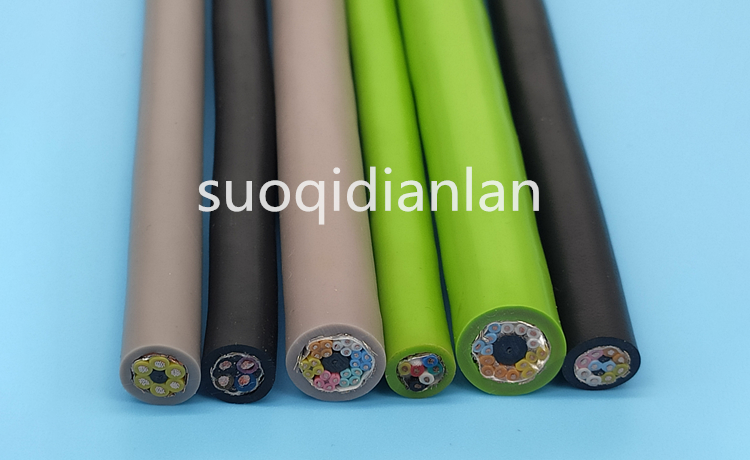

二、拖链电缆的结构与材料特性

为实现 “动态耐受性”，拖链电缆在结构和材料上与普通电缆有显著差异，具体可拆解为以下几个关键部分：

1. 导体：极致柔软，抗弯折

• 普通电缆的导体多为单股硬铜或少量股数的绞合铜（如 7 股），虽然成本低，但柔韧性差，频繁弯曲易出现金属疲劳、断裂。

• 拖链电缆的导体则采用多股超细铜丝 “束绞 + 复绞” 工艺（例如，单根导体由数十甚至上百股 0.1mm 以下的细铜丝绞合而成，再将多束这样的导体二次绞合），这种结构能最大限度分散弯曲应力，即使反复弯折也不易断线。部分高端产品还会在导体表面镀锡，增强抗氧化性。

2. 绝缘层：耐弯曲，抗老化

• 普通电缆的绝缘层常用 PVC、PE 等材料，这些材料硬度较高，长期弯曲后容易出现裂纹，导致绝缘性能下降。

• 拖链电缆的绝缘层则选用耐弯折的弹性体材料，如 TPE（热塑性弹性体）、PP（改性聚丙烯）或特殊配方的 PVC，这些材料具有优异的柔韧性和回弹性，在反复弯曲时不易老化、开裂，同时能保证稳定的绝缘电阻。

3. 屏蔽层：抗干扰，强结构

• 对于需要传输信号的拖链电缆（如编码器电缆、数据电缆），屏蔽层不仅要起到抗电磁干扰的作用，还需增强电缆的机械强度。

• 拖链电缆的屏蔽层多采用高密度镀锡铜丝编织（编织密度通常在 80% 以上），部分产品还会增加铝箔复合层（“铜丝编织 + 铝箔” 双重屏蔽），既能有效隔绝外部电磁干扰，又能在弯曲时为电缆提供一定的结构支撑，避免内部导体因受力不均而损坏。

4. 护套：耐磨抗撕裂，适应复杂环境

• 护套是拖链电缆的 “外衣”，直接承受外部摩擦、挤压、化学腐蚀等考验。普通电缆的护套多为 PVC，耐磨性和抗撕裂性较弱，长期拖拽易破损。

• 拖链电缆的外护套几乎必选PUR（聚氨酯）或 TPU（热塑性聚氨酯），这种材料具有三大优势：一是耐磨性远超 PVC（是普通 PVC 的 5-10 倍），能抵御拖链槽内的摩擦、设备碾压；二是抗撕裂性强，即使被尖锐物体划伤也不易扩大破损；三是耐油、耐化学腐蚀、耐高低温（可适应 - 40℃至 + 105℃的环境），能在工业油污、户外雨雪、高温车间等复杂场景中稳定工作。

5. 加强芯：抗拉伸，防拖拽断裂

• 部分拖链电缆（尤其是用于长距离拖链或重型设备的型号）会在缆芯中心或夹层中加入抗拉加强芯，材料多为芳纶纤维（凯夫拉）、玻璃纤维或镀锌钢丝。

• 加强芯的作用是承担电缆在拖拽过程中产生的拉力，避免导体被过度拉伸而断裂。例如，在起重机、堆取料机等设备中，电缆可能随机械臂被拉长数米，加强芯能将拉力分散，保护导体和绝缘层。

三、拖链电缆的性能指标：动态场景下的 “耐用性证明”

衡量拖链电缆优劣的核心指标，并非静态下的电气参数，而是动态环境中的寿命和稳定性，常见指标包括：

• 弯曲次数：优质拖链电缆在规定弯曲半径（通常为电缆直径的 5-10 倍）下，可承受 500 万次以上的弯曲循环（部分高端产品可达 800 万次），而普通电缆在同样条件下可能几千次就会损坏。

• 弯曲半径：即电缆允许弯曲的最小曲率半径，数值越小，说明柔韧性越好（如 “弯曲半径≥5× 电缆直径” 优于 “≥10× 电缆直径”）。

• 抗拉强度：通过加强芯的设计，拖链电缆的抗拉强度可达 100N/mm² 以上，能承受设备运动时的拖拽力。

• 环境适应性：包括耐高低温范围、耐油性、抗紫外线（UV）性能等，确保在户外、车间、油污等场景中不老化、不变质。

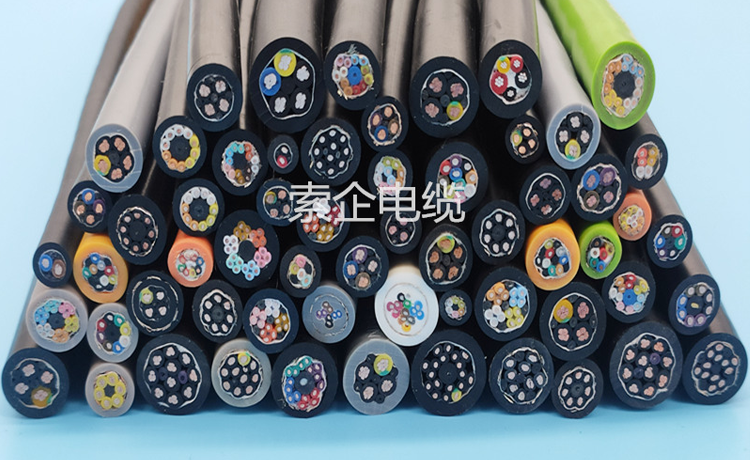

四、拖链电缆的典型应用场景

拖链电缆的应用场景高度集中在 电缆需随设备频繁移动” 的工业领域 ，具体包括：

• 机床行业：数控机床、加工中心的拖链系统，用于连接主轴、刀库等移动部件，传输动力和控制信号。

• 自动化生产线：机器人手臂、传送带的移动部件，需要电缆跟随运动实现供电和数据传输。

• 起重运输设备：起重机、行车、堆垛机、立体仓库的巷道堆垛机等，电缆随机械臂升降、伸缩，需承受拉伸和弯曲。

• 医疗设备：部分高端医疗设备（如 CT 机、手术机器人）的移动部件，要求电缆在精密运动中保持信号稳定，且无毒、耐消毒。

• 户外设备：港口机械、农业机械（如大型收割机），需耐受风雨、紫外线、油污等恶劣环境。

总结

拖链电缆是工业动态场景中的 “专用连接线”，它通过独特的结构设计（多股细铜丝导体、弹性体绝缘、PUR 护套、加强芯等），解决了普通电缆在频繁弯曲、拖拽时易损坏的痛点，是保障自动化设备、移动机械稳定运行的关键组件。选择时需根据设备的运动频率、弯曲半径、环境条件等参数匹配，避免用普通电缆替代，否则可能导致设备故障频发，增加维护成本。
