编码器电缆的要求

发布日期：2025-08-12 09:20:51

编码器电缆作为连接编码器与控制系统（如 PLC、驱动器、计数器等）的关键组件，直接影响信号传输的准确性和稳定性。由于编码器信号多为高频脉冲、差分信号或模拟量，且工作环境常伴随电磁干扰、机械运动等，其电缆需满足以下特定要求：

一、电气性能要求

1. 低衰减与高传输速率
   编码器信号（尤其是高速旋转设备的脉冲信号）需在长距离传输中保持波形完整，避免脉冲失真或延迟。因此，电缆需具备：

• 合适的特性阻抗（如差分信号常用 100Ω，需与编码器、接收端阻抗匹配，减少信号反射）；

• 低导体电阻（采用高纯度无氧铜导体，降低信号传输损耗）；

• 低电容和低电感（避免信号因电容耦合或电感延迟而畸变）。

2. 强抗电磁干扰（EMI）能力
   工业环境中存在大量干扰源（电机、变频器、继电器、高频设备等），易通过电磁感应、电容耦合干扰编码器信号（表现为脉冲丢失、计数不准）。因此，电缆需：

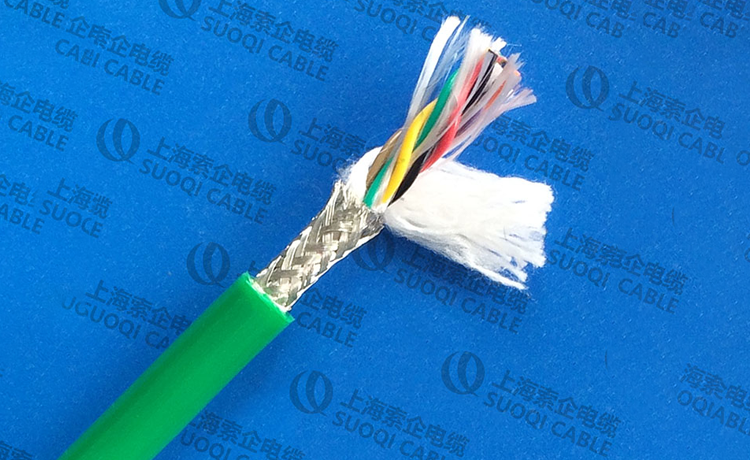

• 多层屏蔽设计：常见组合为 “铝箔 + 镀锡铜网”，铝箔屏蔽高频干扰，铜网屏蔽低频干扰并增强机械强度；部分高端电缆会增加独立对绞屏蔽（每对信号线单独屏蔽），进一步减少线对间串扰；

• 屏蔽层可靠接地：通常要求两端接地（见前文详解），形成闭合屏蔽回路，将干扰电流导入大地。

3. 绝缘与耐电压性能
   电缆绝缘层需耐受额定电压（一般为 300V~600V），避免绝缘击穿导致信号短路或漏电。绝缘材料需具备高绝缘电阻（≥100MΩ/km），防止信号通过绝缘层泄露。

二、机械性能要求

1. 高柔性与耐弯曲性
   编码器常安装在移动部件（如机器人关节、机床滑台、输送机械）上，电缆需随设备频繁弯曲、扭转或拖拽，因此需：

• 采用多股细铜丝绞合导体（相比单股硬导体，弯曲时不易断裂）；

• 绝缘和护套材料选用耐弯曲的弹性材料（如 PUR 聚氨酯、丁腈橡胶，耐弯曲次数可达百万次以上）；

• 缆芯结构稳定（如采用成束绞合、填充绳固定，避免弯曲时线芯错位磨损）。

2. 耐机械应力（抗拉、耐磨、抗撕裂）
   电缆在布线或运动中可能承受拉伸、摩擦或挤压，需：

• 护套采用高耐磨材料（如 PUR，抗刮擦、耐碰撞）；

• 部分电缆添加凯夫拉纤维或钢丝加强层，提升抗拉强度（适用于吊装、拖拽场景）；

• 护套厚度均匀，避免局部薄弱点因应力集中而破损。

三、环境适应性要求

1. 耐温范围宽
   工业现场温度波动大（如高温车间、户外低温环境），电缆需适应 - 40℃~105℃（或更高）的温度范围，绝缘和护套材料在极端温度下不脆化、不软化，保持机械和电气性能稳定。

2. 耐化学腐蚀
   部分场景存在油污、冷却液、酸碱物质（如汽车生产线、食品加工设备清洗区），电缆护套需耐油、耐溶剂、耐化学腐蚀（如 PUR 材料耐油性优于 PVC，适合油污环境）。

3. 耐湿性与防尘性
   在潮湿或多尘环境（如户外、水处理设备），电缆需具备一定的防水（IP 等级）和防尘能力，避免水分或粉尘侵入导致绝缘性能下降。

四、结构设计要求

1. 线对绞合与对称结构
   编码器常用差分信号（如 A/B 相脉冲、Z 相零位信号），需将两根差分线绞合（对绞），通过对称结构抵消外界电磁干扰（干扰在两根线上产生的感应电流方向相反，可相互抵消）。

• 绞距需均匀且适配信号频率（高频信号需更小绞距），避免绞合不均导致抗干扰能力下降。

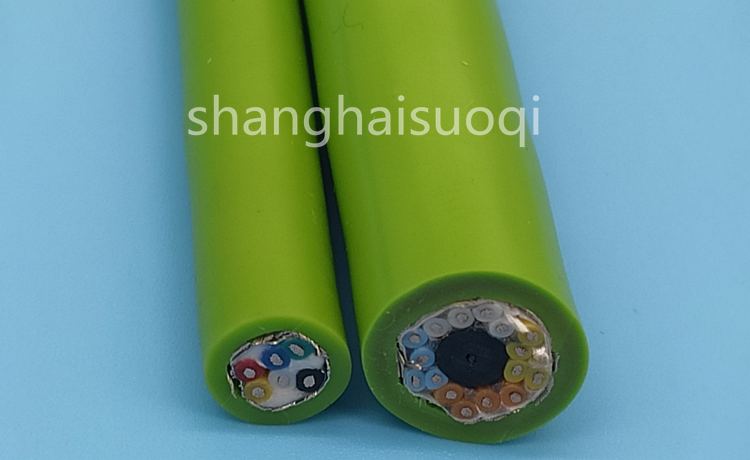

2. 合理的缆芯排列
   多芯电缆需将动力线（若集成）与信号线分离排列，或通过屏蔽层隔离，防止动力线的强电流干扰信号线；同时避免缆芯过紧或过松，减少弯曲时的内部应力。

3. 兼容性与标准化
   电缆接口需与编码器、接收设备的连接器匹配（如 M12 圆形连接器、D-sub 矩形连接器），线径需符合布线空间要求（如拖链内电缆需紧凑，避免缠绕）。

五、应用场景特殊要求

• 高速编码器：需支持更高传输速率（如 10MHz 以上脉冲），对阻抗匹配和信号完整性要求更严格；

• 长距离传输（如超过 100 米）：需采用低损耗电缆，或搭配信号放大器；

• 防爆环境：需符合防爆标准（如 ATEX、IECEx），采用阻燃、低烟无卤材料；

• 食品医药行业：需使用可消毒、无毒性的材料（如的 PUR）。

总之，编码器电缆的核心要求是 信号稳定传输 + 抗干扰 + 适应机械与环境应力”，选择时需结合具体应用的干扰强度、运动频率、温度湿度等因素，必要时选用专用高柔性屏蔽电缆（如带独立对绞屏蔽的拖链电缆）。
